(國家消防3C認證)

（國家防爆認證）

1 產品概述：HTF型軸流式消防排煙風機

1.1．HTF型軸流式消防排煙風機，其基本形式為軸流式結構，電機采用耐高溫電機，產品按GA211-1999《消防排煙風機耐高溫試驗方法》進行耐高溫試驗，通過公安部消防產品合格評定中心3C強制性認證，可在介質溫度280℃高溫條件下連續運轉30分鐘以上，100℃溫度條件下連續20小時／次不損壞，可通風、排煙兩用。

1.2．產品分類: HTF-I型，按直徑分為300～1600mm，19種規格，風量為1600 ~140000 m3/h，全壓為 50~1000Pa；HTF-II型，按直徑分為500～1500mm，13種規格，風量為3500 ~110000 m3/h，全壓為90~900Pa；HTF-III型（葉輪為斜流式），按直徑分為300～1400mm，16種規格，風量為1400 ~100000 m3/h，全壓為90~1500Pa；HTF-IV型（葉輪為斜流式），按直徑分為400～1400mm，14種規格，風量為2500 ~100000 m3/h，全壓為90~1300Pa。 按調速方式分為單速、雙速、變頻（風機電機采用變頻電機，配變頻控制器，實行變頻調速，以適應不同工況需要，建議調節頻率鎖定在25Hz～50Hz）。為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdIIBT4。

1.3．為適應不同場所噪聲的要求，風機均可配不同長度的消聲器。

* 詳細參數請直接聯系銷售人員

2 工作條件

工作溫度：-20~+45℃；
耐  高 溫：100℃°（可連續20小時）；
                 280℃°（可連續60分鐘）；
濕       度：小于99%；
介質條件：空氣（含塵量不超過100mg/m3 ）；
工作電源：三相380V/50Hz。

3 工況應用

風機用于易爆環境： 可做成防爆排煙風機（國家防爆認證）；

風機用于普通通風： 可做成常規排煙風機（國家性能檢驗報告）；

風機用于消防強排煙：可做成耐高溫排煙風機（國家消防3C證書）。

4 配置

4.1．標準配置
●葉輪； ●電機； ●底腳；
●機殼（外筒、導葉、內筒、電機支架）。

4.2．備選件及附件（訂貨時注明是否購買）
※減震設備； ※控制箱； ※網罩； ※對接法蘭。

5 加工工藝

5.1、風機葉輪為鋼制，輪轂液壓拉伸成型，葉片沖壓后液壓成形，葉片與輪轂焊接裝配成形。葉輪經靜、動平衡校正，平衡精度不大于G5.6級。

5.2、外筒法蘭為采用整體旋壓翻邊而成。

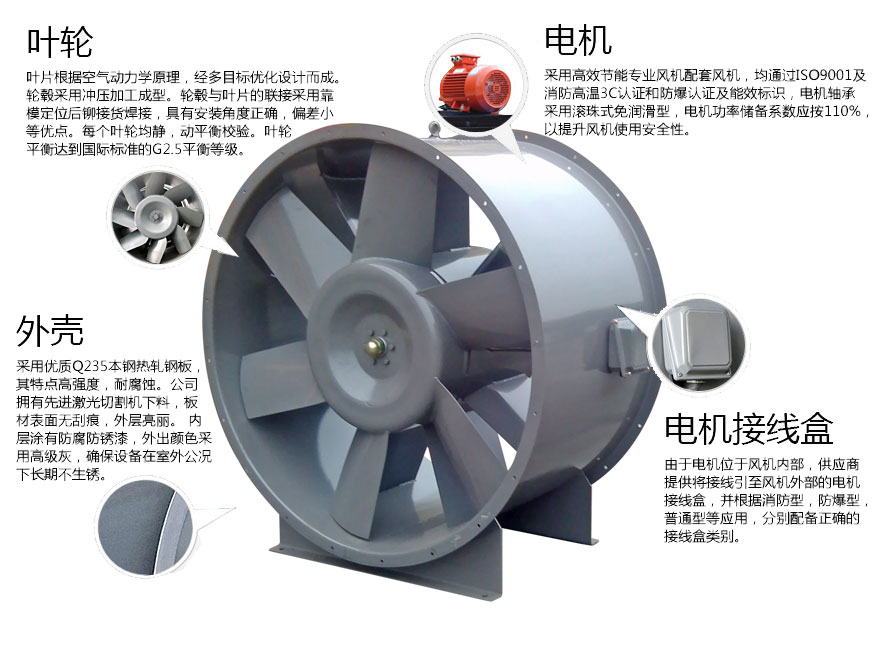

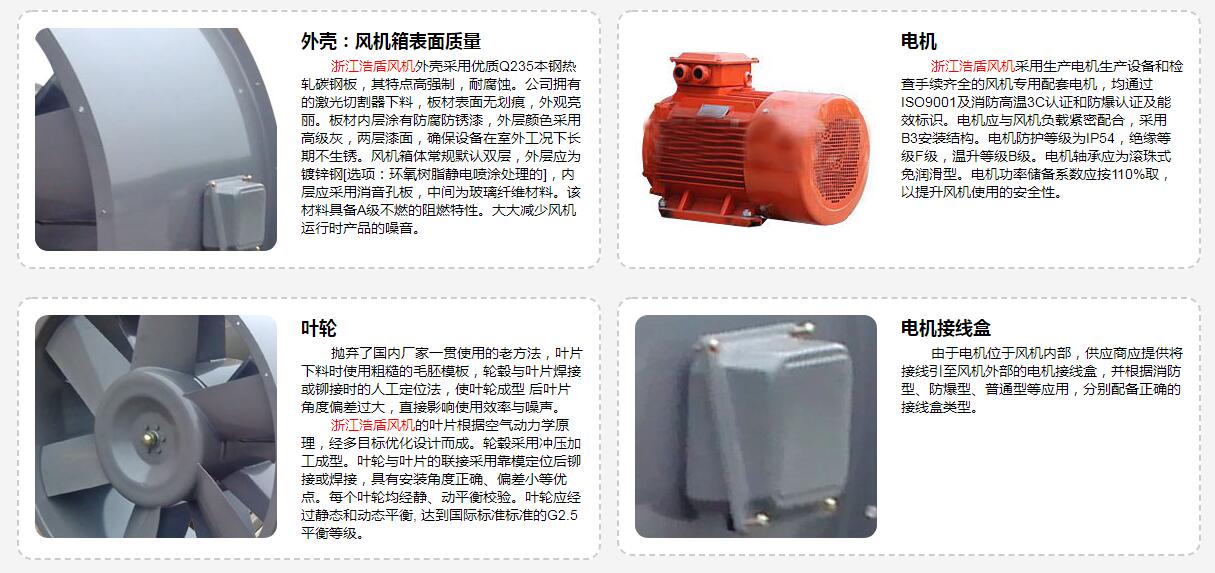

產品結構性能
